Mitä paineilman vuotokartoitus on

Paineilman vuotokartoitus on menetelmä, jossa teollisuuden paineilmajärjestelmän vuodot paikallistetaan ultraääni- tai akustisella kameralla ilman tuotannon pysäyttämistä.

Miten palvelemme

• Kartoitamme vuodot
• Saat raportin, priorisoinnin ja säästöarvion
• Korjausvastuusta sopiminen
• Energian kulutus pienenee välittömästi
• Saatavilla seuranta seuraavalle vuodelle
• Voimme laatia vuosisopimuksen vuotokartoitukselle
• Palveluun voit yhdistää myös paineilman laadun varmistuksen (paineilman kosteus ja jäännösöljysisältö)

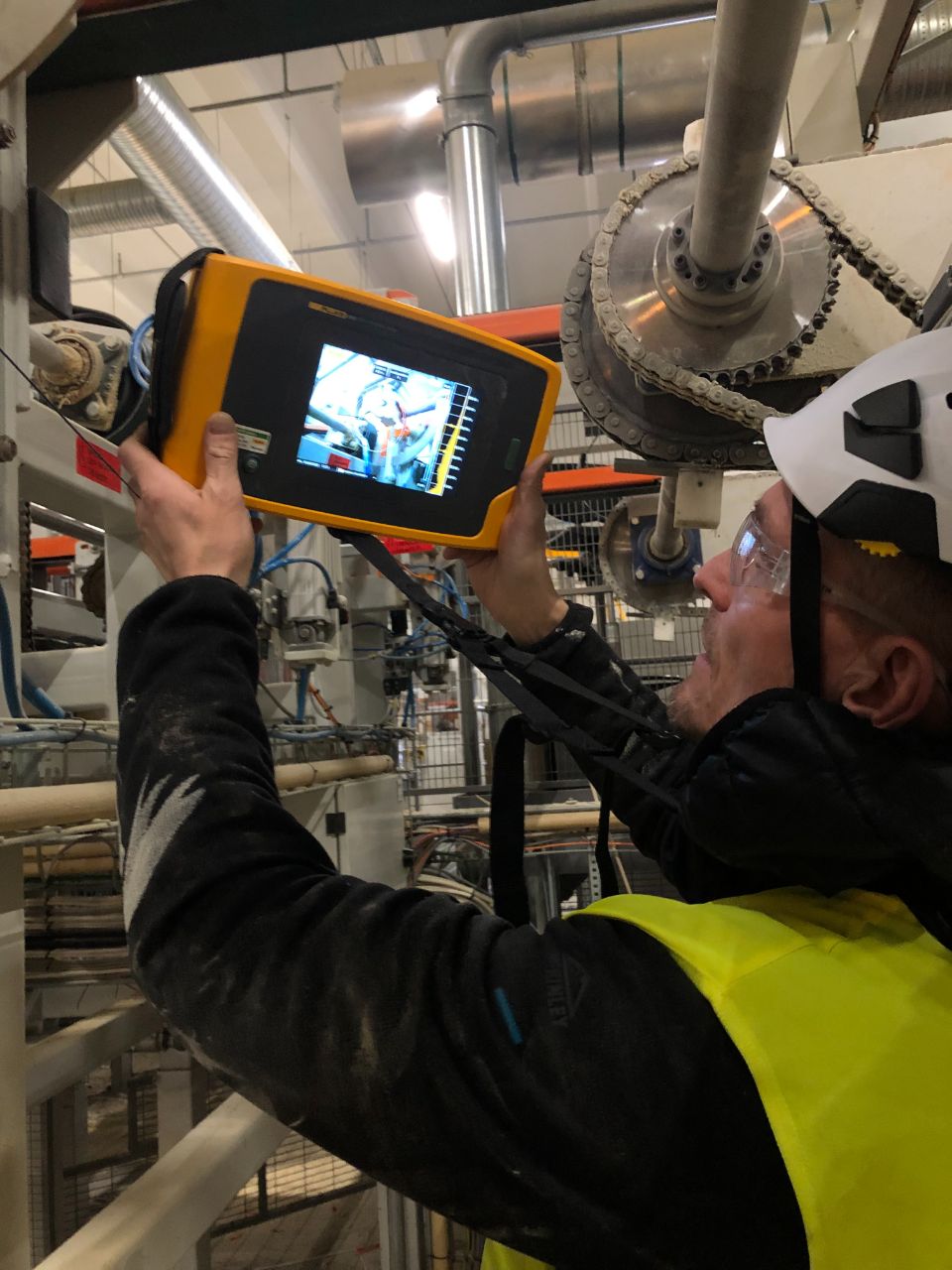

Kuva 1. Paineilman vuotokuvaus sahalla

Kuinka paljon paineilmavuodot maksavat teollisuudelle?

Paineilman vuotojen keskeiset tunnusluvut teollisuudessa

Konepaja- ja metalliteollisuudessa paineilmavuodot aiheuttavat merkittävää energiahävikkiä. Vuotokartoitusten perusteella tyypillisessä tuotantolaitoksessa paineilmajärjestelmässä esiintyy kymmeniä vuotokohtia, jotka lisäävät energiankulutusta ja käyttökustannuksia. Teollisuuslaitoksessa paineilmavuodot voivat aiheuttaa 2000–10 000 € energiakustannukset vuodessa.

Alla oleva data perustuu SmartAir tutkimukseen aiheesta, jossa viimeisin päivitysversio on 23.2.2026. Lähde: SmartAir And Energy Oy vuotokuvaukset.

Mitä paineilman vuotokartoitus tarkoittaa?

Selitys: Paineilman vuotokartoitus on menetelmä, jossa paineilmajärjestelmän vuodot paikallistetaan ultraääni- tai akustisella mittauslaitteella ilman tuotannon pysäyttämistä.

• vuotojen paikannus
• vuotoluokitus
• raportointi
• selkeä energiansäästö arvio ja miten se saavutetaan
• korjausehdotukset
• myös paineilman turvallisuushavainnot

Miten paineilman vuotokartoitus tehdään - ja kulut muuttuvat säästöiksi

Mikäli kohteessa ei ole paineilmavuotoja, niin kerromme sen rehellisesti.
Vuotokartoituksen minimikustannus on 290 eur/alv0%.

Huom. Korjaukset suorittaa joko tilaaja tai erikseen sovittuna SmartAir. Palvelumme on saatavilla vuosisopimuksella, johon voidaan yhdistää paineilman laadun varmistus.

Muutamme paineilmavuodot kuluista säästöiksi - jopa yhdessä viikossa.

Yksi vuotokohta voi aiheuttaa jopa 600 € vuosikustannuksen. Tässä kohteessa se tarkoitti 5 800 kWh energiahukkaa.

Vuotokohta	Energiakustannus / vuosi
1 mm reikä	~300 €
3 mm reikä	~2000 €
5 mm reikä	~6000 €

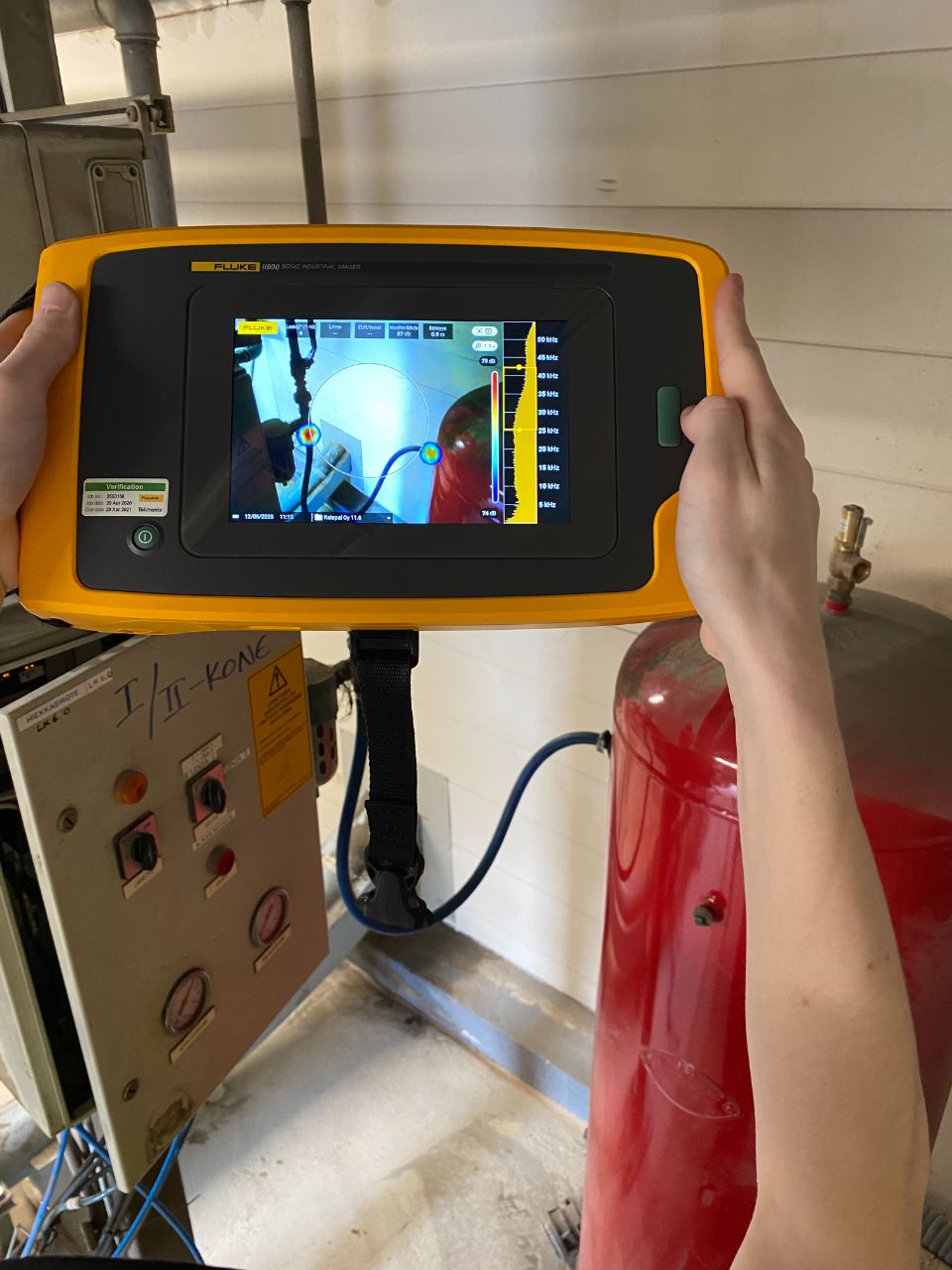

Kuva 3. Kuvan vuotava paineilmaletku aiheuttaa 5 800 kWh vuodessa energiahukkaa.

Case study: Sinituote Oy - Kokemäki paineilmavuodot ja energiakartoitus

Kartoituksessa havaittiin yhteensä 40 paineilmavuotoa, jotka aiheuttivat merkittävää energiahävikkiä. Vuodot sijaitsivat pääasiassa liitoksissa, letkuissa ja paineilmatyökaluissa.

Kartoituksen keskeiset tulokset

• Keskimääräinen paineilman kulutus: 4,4 m³/min
• Vuotojen aiheuttama paineilmahävikki: 0,52 m³/min
• Vuotojen osuus kulutuksesta: 12%
• Havaitut vuotokohdat: 40 kpl

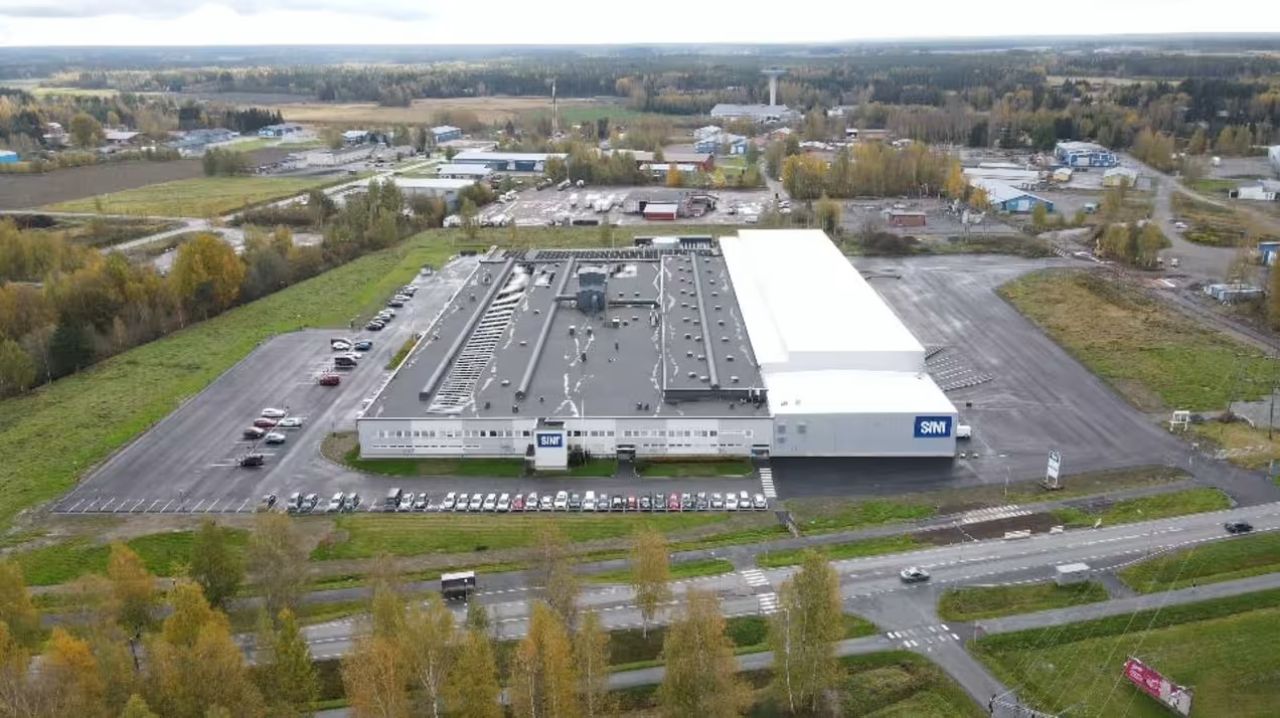

Kuva 2. Sinituotteen tehdas Kokemäellä. Arkistokuva. Kuva: Sinituote

Energiavaikutus Vuotojen aiheuttama energiahävikki: 21 912 kWh vuodessa.
Paineilman energiakulutus suhteessa sähkönkulutukseen: 8,8%.

Taloudellinen & Ympäristövaikutus Arvioitu kustannus: 2191 € vuodessa.
Vuotojen aiheuttamat CO₂-päästöt: 1534 kg vuodessa.

Toteutettujen paineilman vuotokartoitusten tulokset

Olemme toteuttaneet useita kymmeniä paineilman vuotokartoituksia eri teollisuuden toimialoille Suomessa vuosina 2023–2025. Kartoitukset on tehty tuotantolaitoksissa, joissa paineilmaa käytetään esimerkiksi tuotantokoneissa, automaatiossa ja paineilmatyökaluissa. Kartoitusten perusteella paineilmavuodot ovat hyvin yleisiä teollisuudessa, ja niiden korjaaminen voi tuoda merkittäviä energiasäästöjä.

Keskimääräiset tulokset toteutetuista kartoituksista toteutuneiden paineilman vuotokartoitusten perusteella:

• keskimääräinen energiansäästö: 3795 € vuodessa
• keskimääräinen takaisinmaksuaika (ROI): 8,4 kuukautta
• tyypillinen säästö: 2000–8000 € vuodessa

Useissa kohteissa säästöt ovat olleet tätä suurempia. Suurimmassa yksittäisessä kohteessa paineilmavuotojen korjaaminen mahdollisti yli 12 000 € vuotuisen energiansäästön. Takaisinmaksuaika perustuu paineilman vuotokartoituspalvelun kustannukseen suhteessa vuotojen aiheuttamaan energiakustannukseen, jonka tilaaja korjaa kartoituksen jälkeen.

Toteutettujen paineilman vuotokartoitusten tulokset

Alla on esimerkkejä toteutetuista paineilman vuotokartoituksista eri toimialoilta Suomessa.

Mitä tulokset kertovat paineilmavuodoista

Toteutettujen kartoitusten perusteella paineilmavuodot voivat aiheuttaa merkittävän osan paineilmajärjestelmän energiankulutuksesta. Vuotoja esiintyy tyypillisesti useita kymmeniä yhdessä tuotantolaitoksessa, ja niiden aiheuttama energiahävikki kasvaa nopeasti, jos vuotoja ei korjata.

Paineilman vuotokartoitus auttaa tunnistamaan vuotokohdat nopeasti ja priorisoimaan korjaukset niiden energiavaikutuksen perusteella. Monissa kohteissa pelkästään suurimpien vuotojen korjaaminen on riittänyt siihen, että kartoitus maksaa itsensä takaisin alle vuodessa.

Laskennan perusteet

Taulukossa esitetyt säästöt perustuvat Fluke LeakQ -ohjelmiston laskentaan, jossa käytetään:

• asiakkaan ilmoittamia käyttötunteja
• asiakkaan ilmoittamaa sähkön kokonaishintaa (energia + siirto)

Laskennassa sähkön keskihintana on käytetty 0,10 €/kWh. ROI kuvaa paineilman vuotokartoituspalvelun takaisinmaksuaikaa suhteessa vuotojen aiheuttamaan energiakustannukseen, jonka tilaaja korjaa kartoituksen jälkeen. Laskenta ei sisällä mahdollisia vuotojen korjauskustannuksia.

Yleisimmät paineilmavuodot

Paineilmavuodot syntyvät useimmiten mekaanisissa liitoksissa ja paineilmakomponenteissa. Vuotokartoituksissa yleisimpiä vuotokohtia ovat:

• pikaliittimet
• kierreliitokset
• letkuliitokset
• paineilmapistoolit
• venttiilit
• sylinterit
• suodatin- ja säätinyksiköt
• kuluneet tai kovettuneet paineilmaletkut
• koneiden paineilmaliitännät
• runkolinjan liitokset

Erityisesti tuotantolaitoksissa vuotoja syntyy usein koneiden ja paineilmatyökalujen liitoksissa, joissa liittimiä irrotetaan ja kiinnitetään usein.

Onko teillä varaa jättää paineilman vuotokartoitus suorittamatta?

Paineilman vuotokartoitus on yksi tehokkaimmista tavoista parantaa teollisuuden energiatehokkuutta sekä toteuttaa taloudellisia säästöjä ilman riskiä ja asiakkaan ajankäyttöä.

Keskeiset hyödyt ovat:

• energiakustannusten pienentäminen
• kompressorien kuormituksen vähentäminen
• täsmällinen tieto paineilmaverkoston kunnosta ja tehokkuudesta
• paineilmajärjestelmän kapasiteetin vapauttaminen
• tuotantolaitteiden toimintavarmuuden parantaminen
• kunnossapidon täsmätoimi joka lisää tuotantovarmuutta sekä alentaa kustannuksia
• hiilidioksidipäästöjen vähentäminen
• tuotannon energiatehokkuuden parantaminen
• erityisesti ISO50001 sertifikaatin ja energiatehokkuus sopimusten yrityksiin osana jatkuvaa parantamista

Usein vuotokartoitus maksaa itsensä takaisin alle vuodessa, kun suurimmat vuotokohdat korjataan.

Paineilmavuotojen korjaus SmartAir:n toimesta

Suurin osa paineilmavuotojen aiheuttajista on korjauskustannuksiltaan vähäisiä. Monesti kyseessä on liittimen tai letkun vaihtaminen, jolloin korjaukseen käytettävä aika on lyhyt.

Alhainen korjauskustannus tarkoittaa kohteen lyhyttä takaisinmaksuaikaa, joka kunnostuksen jälkeen tuottaa selvää säästöä, eikä se ole jatkossa enää kuluerä.

Tilaajana voitte korjata paineilmavuodot itsenäisesti tai voitte ottaa korjauspalvelun meiltä.

Keskeiset hyödyt ovat:

• asiakkaan ei tarvitse käyttää resursseja kartoitukseen tai kunnostukseen
• vuotokartoitukseen voidaan sopia kunnostuskustannusten arviointi
• kunnostuskustannusten määrittelyn avulla saamme investoinnille takaisinmaksuajan (ROI)
• vuotokorjausten järjestys raportoidun prioriteettijärjestyksen mukaisesti
• vuotokorjaus sovittavan aikataulun mukaisesti

Vuotokartoituksen vuosisopimus – Paineilmaverkoston ylläpidon ulkoistaminen

Sopimuksen avulla koko vuotokartoituksen suorittaminen ja siihen liittyvät mahdolliset kunnostukset automatisoidaan, eikä erillistä tilausta seuraavalle käynnille tarvita.

Sopimuksella myös määritellään alhaisin kustannus vuotokartoitukselle, mikäli paineilmavuotojen määrä ja siitä aiheutuva hävikki on alhaista -näin et maksa turhasta.

• selkeä toimintamalli, jossa vastuut sovittu
• sopimuksella yksilöllinen hinnoittelu
• selvä raportti kertoo paineilmaverkoston tilan, korjaustarpeen ehdotuksineen sekä siitä aiheutuvan kustannuksen.

Palvelu voidaan yhdistää paineilmaverkoston palveluihin

Lue lisää paineilmaverkoston palveluista

• koko paineilmaverkoston ylläpidon vastuun siirtäminen vuosimaksua vastaan
• laajuus sovitaan asiakaskohtaisesti

Palveluun voidaan yhdistää myös paineilman laadun varmistukseen liittyvät palvelut

Lue lisää paineilman laadun mittauksesta

• paineilman kosteussisältö
• paineilman jäännösöljysisältö
• selvä raportti kertoo paineilman laadun sekä miten se vastaa asiakkaan tarpeita
• raportoimme kunnostustarpeen ehdotuksineen sekä siitä aiheutuvan kustannuksen

Hinnoittelu

Vuosisopimuksellinen palvelumme, joka sisältää vuotokartoituksen, paineilmaverkoston ylläpidon sekä paineilman laadun varmistamisen suoritettuna kerran vuodessa.

Hintaan vaikuttaa kohteen sijainti, kohteen tuotannollinen pinta-ala ja käytettävän paineilman määrä. Hinta alkaen 890 eur/vuosi (alv0%)
